德國BYK畢克7403汽車油漆桔皮儀
| 產品型號： |
7403 |
| 品 牌： |
德國BYK畢克 |
|
|
| 所 在 地： |
上海嘉定區 |
| 更新日期： |
2024-12-27 |
| | 品牌：德國BYK畢克 | | 型號：7403 | | 加工定制：否 | |
| | 尺寸：150x110x70 mm | | 適用范圍：汽車油漆塑料 | | 加工定制：否 | |
桔皮儀 3
探測高光澤面漆桔皮和鮮映性的客觀眼睛
在不同距離觀察時，表面外觀會隨波紋結構的尺寸和清晰程度 而發生改變。 桔皮儀使用激光光源掃描高光澤表面的光學輪 廓.，將光學輪廓從0.1到30mm劃分成5個波長范圍(Wa We)進行分析。此外, 通過相機聚焦在反射影像上獲取的圖 像，來評估<0.1mm(du)結構導致的表面成像質量。因此，它 能模擬我們近距離(~ 30 cm) 和遠距離(~ 2-3 m)的目視外觀感 受 。以“結構譜線”為結果，以此計算出桔皮和DOI等客戶 特定的標尺。
與大眾/奧迪共同開發的利用快速傅里葉轉換(FFT)對光學輪廓 進行過濾的新方法，可以確定主波紋尺寸和強度。在視覺研究 中，觀察者可以基于主波的波長明顯區分出樣品。
桔皮儀 – 您的質量控制工具，用于檢查規范、問題排查和分析 以及基于材料和工藝參數優化表面質量。 |
|
新一代桔皮儀 新一代的桔皮儀 3 帶來了新的設計，配備一個超大的彩色觸 摸顯示屏 – 如同您使用一部智能手機般的操控和感覺。
具有 芯片可以在短時間內計算出復雜的波紋標尺， 縮短 測量時間，讓您在同一時間做更多的事情。超長的電池壽命優 化了使用時間，由此您可以在生產線上或在現場測量更多的車 輛。 |
| 測量高光澤至中光澤表面的桔皮和鮮映性表面外觀的控制不再限于對*終面漆涂層的檢查。額外增加的 高能LED可以測量中光澤表面的結構譜線。 因此，涂裝工藝每 步后的表面質量都能進行客觀的評估。 再不要去猜測是哪一層影響了*終的外觀。桔皮儀 3 dual 將幫 助您客觀地分析外觀問題，并減少解決問題所需花費的時間。 |
| 實例: 鋼板質量的影響 在一塊粗糙的和一塊光滑的鋼板表面，使用相同的電泳漆系統 和底漆涂裝。鋼板的粗糙程度仍能通過Wb和Wc值的增加偵測 到，這說明該底漆系統不能完全遮蓋來自鋼板的影響。 |
明亮的彩色觸摸顯示
• 電容顯示技術提供觸覺觸控。 快速便捷的操作包含 滑動功能 – 無需按壓或使用觸控筆。
• 屏幕自動翻轉 – 由此可以始終保持處于正確位置
• 新設計允許更大的易于閱讀的顯示，多彩圖標直覺式的菜單 引導:
快速檢測: 只測量不存儲
測量: 使用多個在儀器內設置的或由smat-chart軟件生成 的帶允差限的標尺，測量并統計顯示合格/不合格
編排檔案: 選擇一個定制的帶有標準色名和允差限的采樣 流程，測量一臺車車身。
數據瀏覽: 瀏覽您保存的測量
配置: 定制您的 “快速檢測和測量” 模式，適用于您的應用
• 1次數據的合格/不合格可以通過顯示的顏色來判斷。允 差限可通過smart-chart軟件中的標準管理模塊按顏色進行 設定 |
隨時待命
• 新一代桔皮儀將光學和電器部件能耗優化，并與固件程序相 結合，從而獲得了更長的電池壽命：一次充電可進行多達 1000次測量。
• 放入全新設計的底座中充電 – 放置與充電同時進行。
• 底座配備第二塊備用電池塊，始終處于滿電，兩塊電池的狀 態通過底座上的LED燈指示。
• 通過底座傳輸測量數據，或直接通過USB線纜傳輸，也可 根據需要激活Wi-Fi功能，進行無線數據傳輸。 |
| 桔皮儀用客戶定制的標尺與您對話 桔皮儀系列是所有汽車、卡車、飛機、摩托車、游艇公司對桔 皮和DOI進行客觀量化，以達到和諧一致的A級表面外觀的標 準工具。 多年來，我們根據汽車廠商目視外觀評估的要求，定制了眾多 具有不同目標值的特殊標尺。這些特定的標尺是客觀的檢查標 準，用以確保產品符合公司的規范，并消除汽車生產商與其供 應商間的激勵爭論。 |
客觀和可信的外觀數據
• 與舊型號桔皮具有一致性。
• 為了評價高光澤表面的亮度，晦澀度值與視覺感知關聯度佳，且不受油漆系統折射率的影響。
• 波紋數據與機械式輪廓儀的坡度信息相關。
• 桔皮儀既可用于平板的測量，也可在有曲率的車身部件上測 量，且重復性佳。 |
smart-chart 軟件用于數據分析 該智能軟件以多種方式管理和分析您的數據。
• smart-chart 軟件包含一個強大的標準管理模塊，用于設定 標尺和合格/不合格的允差限。
通過名為“編排檔案”功 能，建立標準化的采樣流程，設定清晰的樣品標識，通過菜 單引導式操作，并可導入自定義圖示。
• 測量數據保存到一個SQL數據庫，允許今后進行大量的數 據處理。 這種可靠的數據庫類型確保了網絡的完整性和服 務器的兼容性。
• 基于設定的條件對數據庫進行篩選：
實例: 選擇一個特定顏色, 一個特定的時間段或全部 “不合格– 標記為紅色” 的測量系列用于分析。
• 嵌套功能可顯示相同車型、顏色和涂裝線的*近20次測量 結果的趨勢圖表。您只需在數據表格或圖表上點擊任一測量 點位!
• smart-chart 軟件提供動態打印布局，允許您創建屬于自己 的報表。
• 通過導出的微型數據庫，可將數據輕松地在整個供應鏈中分 享，并能與其他數據庫合并。 使用smart-process模塊, 您將能知道您當前的位置，您將去往何處，以及如何到達那里 |
| 型號 |
名稱 |
| 7403 |
桔皮儀3 |

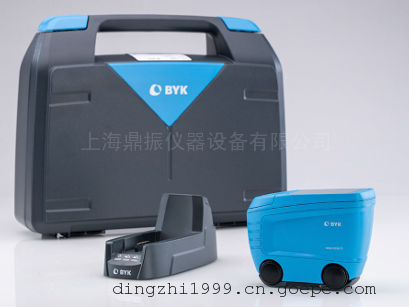

基本配置:
主機
檢查用標準板 (7408)
底座 含 USB-線纜 (7401)
smart-process 軟件 含 2 個許可證 通過網絡下載獲得 (4831)
2 塊 可充電式鋰電池塊 (7402)
USB 線纜 用于直連電腦
證書
操作手冊
攜帶箱
1-天培訓
系統要求:
操作系統: Windows® 7 10 v.1607 Microsoft® .NET Framework 4.72
硬件: i3, 2.5 GHz; 建議使用 i7，或相當
內存: 4-8 GB RAM, 建議使用 16 GB 硬盤容量: 4 GB 安裝時
顯示器分辨率: 1280 x 1024 像素或更高 接口: 可用的USB-接口
 |
| 應用 |
參數 |
| 高光澤表面 |
du < 40, 線性范圍 |
結構譜線
du
Wa
Wb
Wc
Wd
We |
< 0.1 mm
0.1 to 0.3 mm
0.3 to 1 mm
1 to 3 mm
3 to 10 mm
10 to 30 mm |
| 重復性 1 |
4% 或 > 0.4 |
| 重現性 1 |
6% 或 > 0.6 |
| 樣品曲率 |
半徑 > 50 cm |
| 樣品尺寸 |
> 35 mm x 150 mm |
| 掃描長度 |
5 / 10 / 20 cm |
| 分辨率 |
375 個點/cm |
| 內存 |
10 000 個讀數，存于 1000測量系列中 |
| 接口 |
2.8" 電容式觸摸顯示 |
| 語言 |
英文, 法文, 德文, 意大利文, 日文, 葡萄牙文, 中文 |
| 光源 |
激光二極管, LED 和 IR-SLED |
| 激光能量 |
< 1 mW (2類激光) |
| 尺寸 |
150 x 110 x 70 mm |
| 重量 |
可充電式鋰電池塊，依據測量可多達1000次 |
| 溫度范圍 |
操作: +10 - 40°C
儲存: 0 - 60°C |
| 相對濕度 |
35°C (95°F)時不超過85%, 不結露 |
